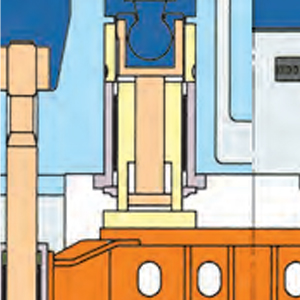

1軸向軸承

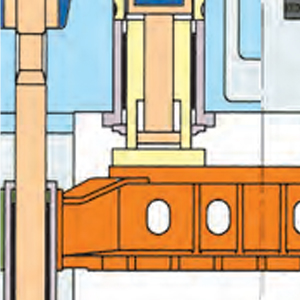

2導柱

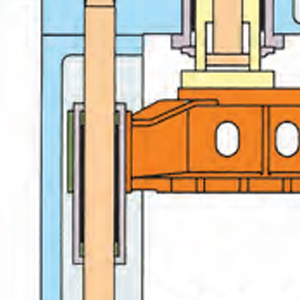

3滑座

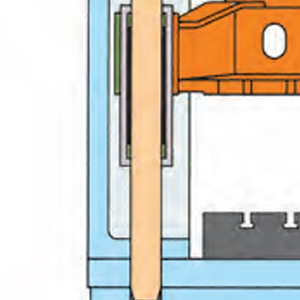

4加長型導管

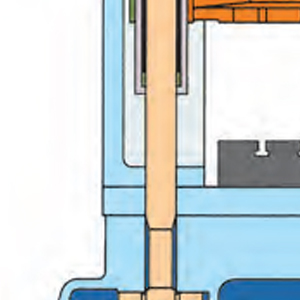

5機座螺樁

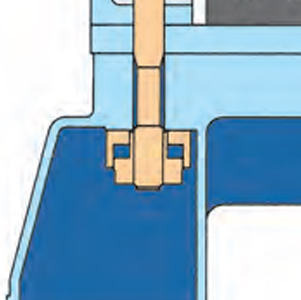

6油壓緊固裝置

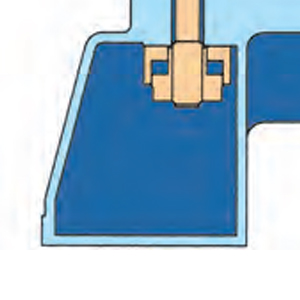

7腳座
機座
- 採用高強度鑄鐵，經應力消除，確保長期精度。
- 機構設計採用 “電腦有限元素分析法” ，因此對結構之強度及應變得以確保最佳的設計。
- 機架之連結，使用螺樁堅固並應用油壓動力，將機架結構預壓，大幅提升機架之剛性。
定位精準
- 強力靈敏之分離式離合器及煞車器，確保定位精度，操作安全。
- 滑塊導柱: 導桿採無間隙軸向軸承。
- 加長型導管，應用預壓螺樁之高剛性並配合加長型之導管，使其動、靜態精度超越特級精度。亦使沖壓模具壽命大幅提升。
精密主軸
- 曲軸採用鎳鉻鉬合金鋼，經過熱處理、研磨等精密加工。
低振動、低噪音
- 優異的動平衡設計，將振動和噪音降至最低，並可確保模具壽命。
潤滑系統
- 本高速精密沖床採用強制潤滑冷卻系統，除了降低機座熱應變，並確保沖壓工件品質，延長機械壽命，並附有壓力檢出功能。

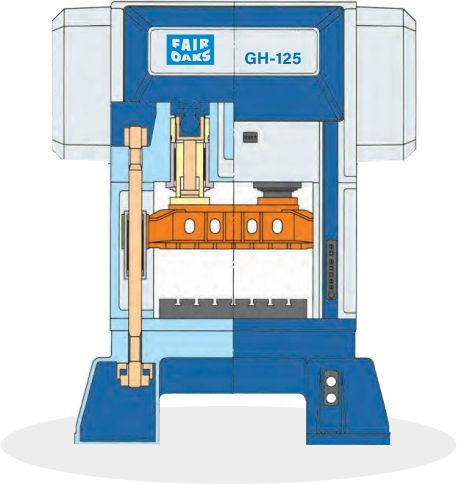

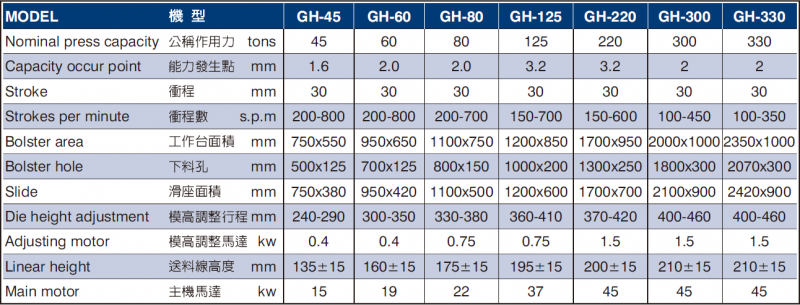

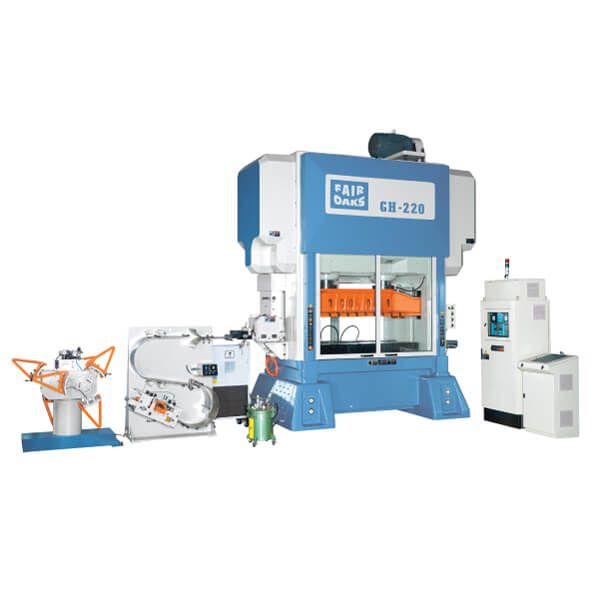

GH-45/60/80/125/220/300/330
高速精密沖床(曲柄軸式)
